Las tarjetas de sonido que actualmente se venden en el mercado no tiene nada que ver con aquellas primeras tarjetas que encontrábamos en los equipos más antiguos, en términos de rendimiento y calidad de sonido, son mucho más óptimas cuanto menos menos. En realidad, siguen compartiendo una característica en común; Los colores de sus conectores determinan un orden de conexión.

Es decir, cada dispositivo de sonido que conectamos al ordenador tiene una ubicación estricta, lo que significa que el micrófono deberá estar conectado en la toma de color rosa, la salida estéreo a la salida de color verde y así sucesivamente. En este #bricoKX conoceremos cual es el color correcto para cada tipo de conexión, lo que nos será realmente muy útil para no liarnos cuando estamos conectando un dispositivo de audio, auriculares o micrófonos al ordenador.

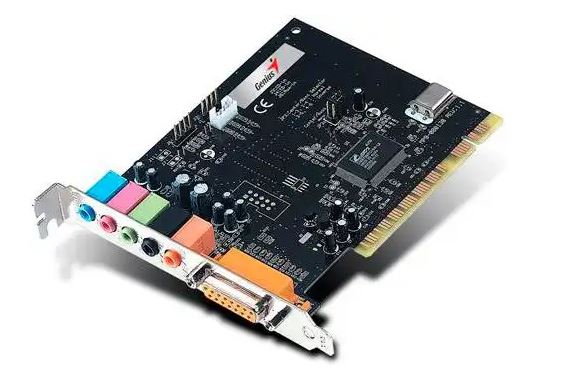

Tipos de tarjetas de sonido

Actalmente, la mayoría de tarjetas de sonido, tanto integradas en la placa (motherboard), denominadas ‘Onboard’, como los periféricos que podemos conectar de manera individual, tienen un código de colores para sus tomas de entrada o salida, el cual debemos conocer para conectar correctamente todos los dispositivos.

Existen dos tipos de tarjeta de sonido; las que solo tienen tres conectores, configurando con el software correspondiente si queremos usar como salida de audio multicanal, o como un dispositivo de entrada y salida. En este tipo de tarjetas, la toma del micrófono siempre será de color rosa, la salida de línea, que también sirve como salida de auriculares es de color verde y la entrada de línea, desde la cual podremos grabar la salida de diferentes equipos, es de color azul claro. Para conectarla como dispositivo de reproducción multicanal, deberemos configurar el software que se instaló con el equipo.

También es posible encontrar tarjetas de sonido que nos ofrecen otros tipos de salidas y entradas, las cuales sirven para conectar altavoces traseros o satelitales para el sonido envolvente de tipo 5.1 ó 7.1, además del micrófono y las entradas de línea.

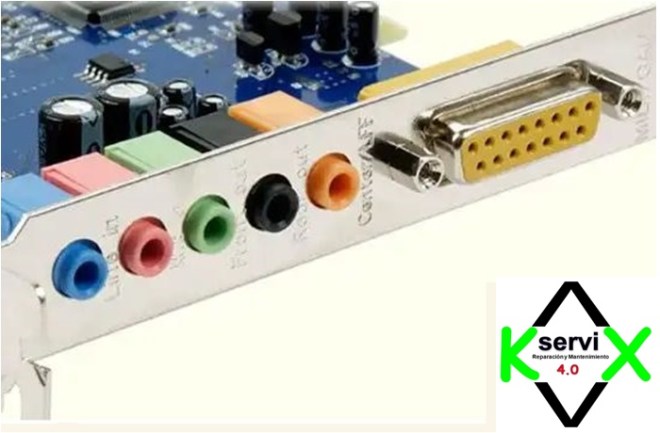

Código de colores en las tarjetas de sonido

En el siguiente esquema se expone el código de colores de las tarjetas de sonido estándar. Cabe indicar que por cada conexión se conectan internamente dos canales de audio.

Color	Conector
Verde Lima	Salida de línea o Line-Out. Altavoces frontales. Auriculares
Rosa	Micrófono
Azul claro	Entrada de Línea
Naranja	Altavoz Subwoofer y Altavoz Central
Negro	Altavoces de sonido envolvente 5.1 ó 7.1 traseros
Gris	Altavoces de sonido envolvente 7.1 medios
Oro	MIDI / puerto de juegos

Tarjetas de sonido 7.1

Es necesario decir que algunas tarjetas de sonidop de tipo envolventes 7.1 que se venden en la actualidad, no ofrecen conexiones de altavoces medios, el de color gris. En el caso de que nuestro ordenador o tarjeta sea de esta tecnología, deberemos recurrir a la conexión de un cable SPDIF, un procedimiento quizás hasta más sencillo, para escuchar todo el espectro de canales.

A pesar de que este código de colores en una normativa muy extendida, y utilizada por casi todos los fabricantes del mundo, es posible que encontremos ordenador y tarjetas de sonido que no tenga este código de colores, por lo que para poder utilizar correctamente las tomas de salidas y entradas que ofrecen, deberemos consultar el respectivo manual o consultar en la línea las fuentes fiables que hablen sobre ello.
